¶ Aperçu
¶ Séquence

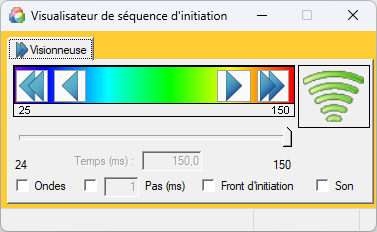

Le bouton Séquence permet d'afficher le visualiseur de sequence d'initiation afin de voir, de manière graphique, l'evolution de la sequence en fonction du temps.
Le bouton Risque ouvre une fenêtre d'analyse des risque de raté de tir pour les séquences réalisé avec des détonateurs électriques ou non-électriques.
Le bouton Chevauchement ouvre la fenêtre d'analyse des redondance de temps de détonation.
le bouton Isoligne permet d'afficher les isolignes de temps du plan de tir.
En cliquant sur ce bouton une fenêtre permettant de définir le pas de temps des isolignes en milliseconde s'affiche.
Entrer un pas de 0ms permet de supprimer l'affichage des isolignes si elles étaient déjà affichées.
¶ Charge
Le premier bouton, Loi d’amortissement permet d'afficher la fenêtre de calcul de lois d'atténuation sismiques ou de surpression aérienne.
¶ Sismique
Le premier bouton permet d'ouvrir la fenêtre d'analyse de signaux sismique.
Le deuxième bouton ouvre la fenêtre d'analyse de trous signatures permettant, à partir de signaux de trous signatures, de déterminer les temps entre trous à appliquer afin de minimiser les vibrations.
¶ Audit
¶ Foration
Le bouton
et le menu associé rassemblent les fonctions d'analyse de la foration.
Le clic sur le bouton permet d'ouvrir la fenêtre d'audit de foration.
Le menu contient deux fonctions :
-
Audit des paramètres de foration:
Calcule la valeur moyenne de résistance en compression de la roche par trou et des statistiques.
La valeur moyenne par trou peut être affichée sur le plan à l'aide de la fonction
Affichage > Trous > Autres > RC moyen
Les statistiques sont affichées dans le log de calcul et incluent le % de couverture du tir, les valeurs minimum, moyenne et maximum sur le tir et enfin la valeur moyenne sur les zones chargées. -
Carte d'iso-banquette (Nuages):
Calcule pour tous les nuages de points affichés la distance entre chaque point et le trou le plus proche.
Le résultat de ce calcul est stocké par nuage et peut être affiché sous forme de couleur en sélectionnant l'optionBanquettepour la colorisation du nuage.
La fonction de carte d'iso-banquette prend en compte les déviations des trous, si celles-ci ont été importées
¶ Table des trous
Le clic sur le bouton ouvre la fenêtre table des trous
Le menu permet d'accéder à deux fonction d'export des charges du tir, au format texte ou Excel.
¶ Chargement
Ouvre la fenêtre d'analyse du chargement du tir.
Cette fenêtre calcule divers indicateur globale au tir et fait l'inventaire des explosifs utilisés.
¶ Charge étagée
¶ Coût
Ce bouton permet d'ouvrir la fenêtre d'analyse de coût du tir.
¶ GES
Ce bouton permet d'ouvrir la fenêtre de bilan carbone du tir
