I-Blast > Gestion des tirs > Analyses > Sismiques > Trou signature
I-Blast > Gestion des tirs > Tirs > Conception > Analyses > Sismiques > Trou signature
¶ Aperçu
¶ Enregistrement

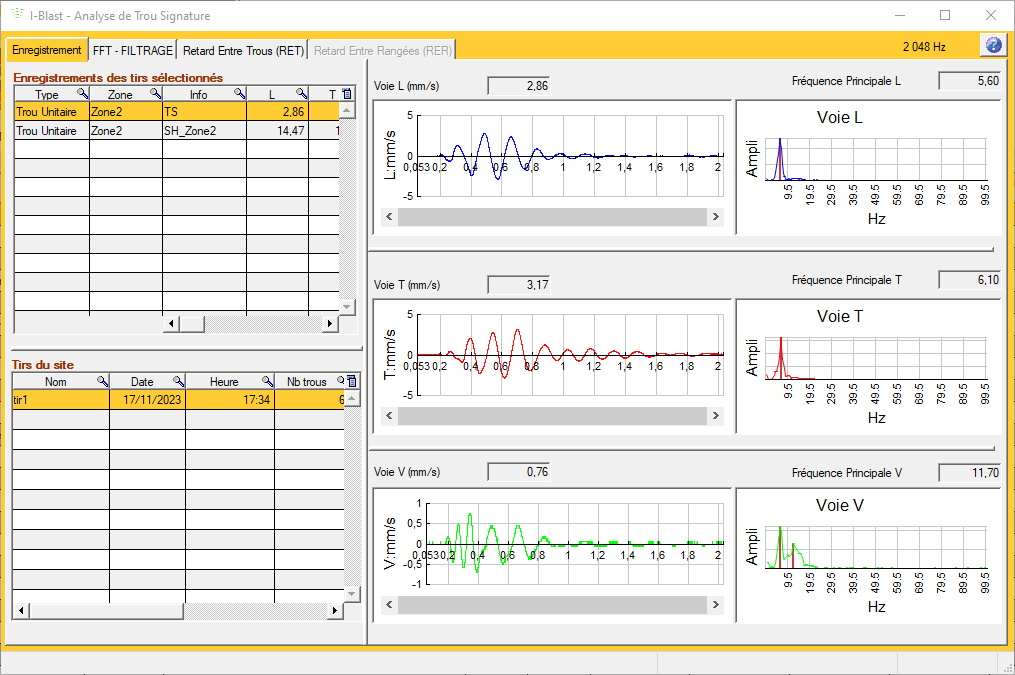

Cet onglet permet de rechercher et de sélectionner le signal ou les signaux de trou signature à utiliser dans l'analyse.
La table Enregistrements des tirs sélectionnés en haut à gauche affiche la liste des signaux de trou signature de l'ensemble des tirs sélectionnés dans la table Tirs du site en dessous.
Ne sont affiché dans cette table que les tirs possédant au moins un signal de trou signature.
Pour sélectionner plusieurs tirs utiliser les touches CTRL ou Maj.
La partie droite de la fenêtre affiche le signal sélectionné.
Pour chaque voie on peut trouver :
- La valeur du PPV
- La fréquence principale en Hz
- La courbe du signal en fonction du temps
- La transformée de Fourier du signal
Tout en haut à droite de la fenêtre, on trouve un rappel de la fréquence d’échantillonnage du signal (ici 2048 Hz) et un bouton ? permettant d'afficher les métadonnées du signal sélectionné.

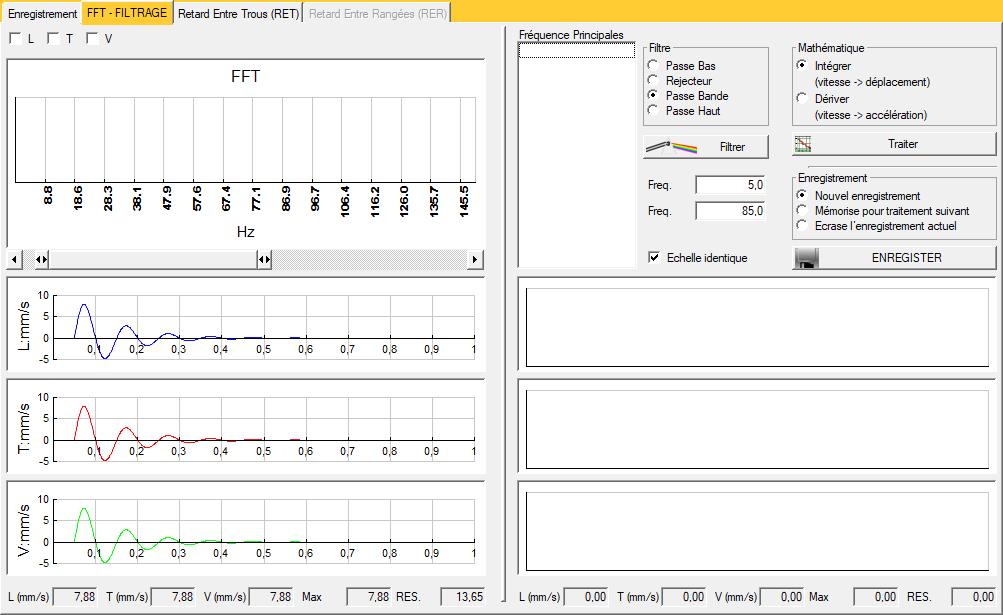

¶ FFT - Filtrage

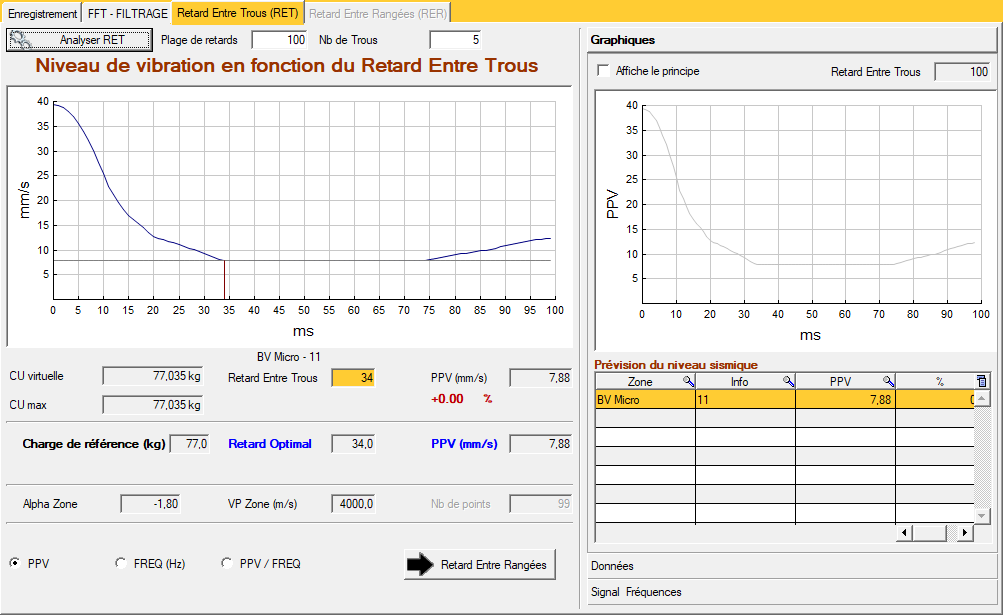

¶ Retard entre trous (RET)
