¶ Aperçu
Cette fenêtre permet de visualiser les signaux sismiques des tirs et de les analyser.
¶ Enregistrement
Cet onglet permet de rechercher et de sélectionner le signal ou les signaux sismiques à utiliser dans l'analyse.
La table Enregistrements des tirs sélectionnés en haut à gauche affiche la liste des signaux sismiques de l'ensemble des tirs sélectionnés dans la table Tirs du site en dessous.
Ne sont affiché dans cette table que les tirs possédant au moins un signal sismique.
Pour sélectionner plusieurs tirs utiliser les touches CTRL ou Maj.
La partie droite de la fenêtre affiche le signal sélectionné.
Dans l'onglet LTV on peut trouver pour chaque voie sismique :
- La valeur du PPV
- La fréquence principale en Hz
- La courbe du signal en fonction du temps
- La transformée de Fourier du signal
Il est possible de déplacer le séparateur entre les signaux temporels et les transformée de Fourier afin d'agrandir l'un ou l'autre des graphes.
L'onglet PVS contient deux graphe :
- Le PVS en fonction du temps
- Le graphe de surpression aérienne
Tout en haut à droite de la fenêtre, on trouve un rappel de la fréquence d’échantillonnage du signal (ici 2048 Hz) et un bouton ? permettant d'afficher les métadonnées du signal sélectionné.

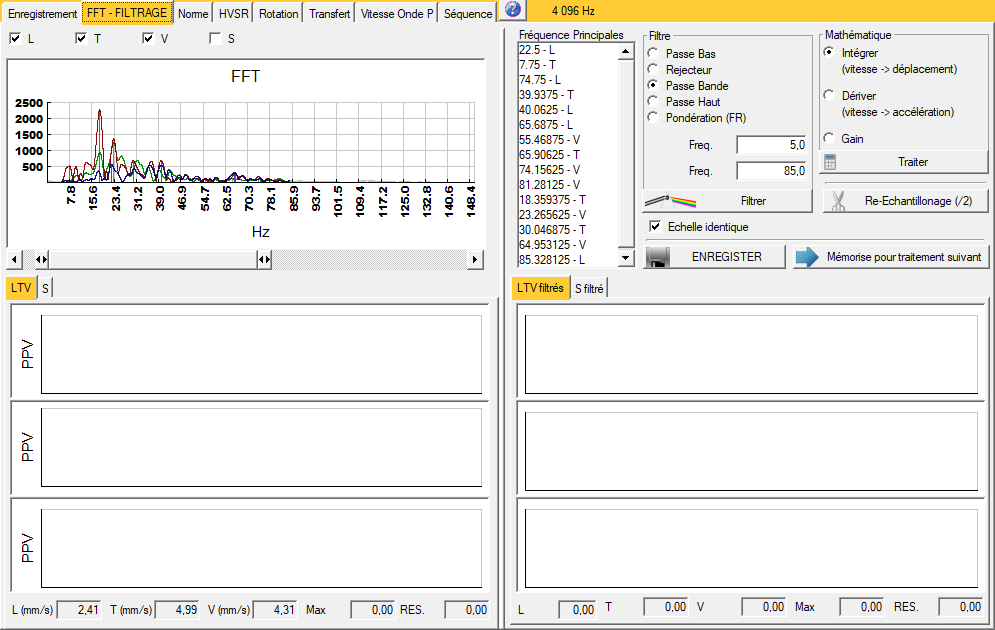

¶ FFT - Filtrage

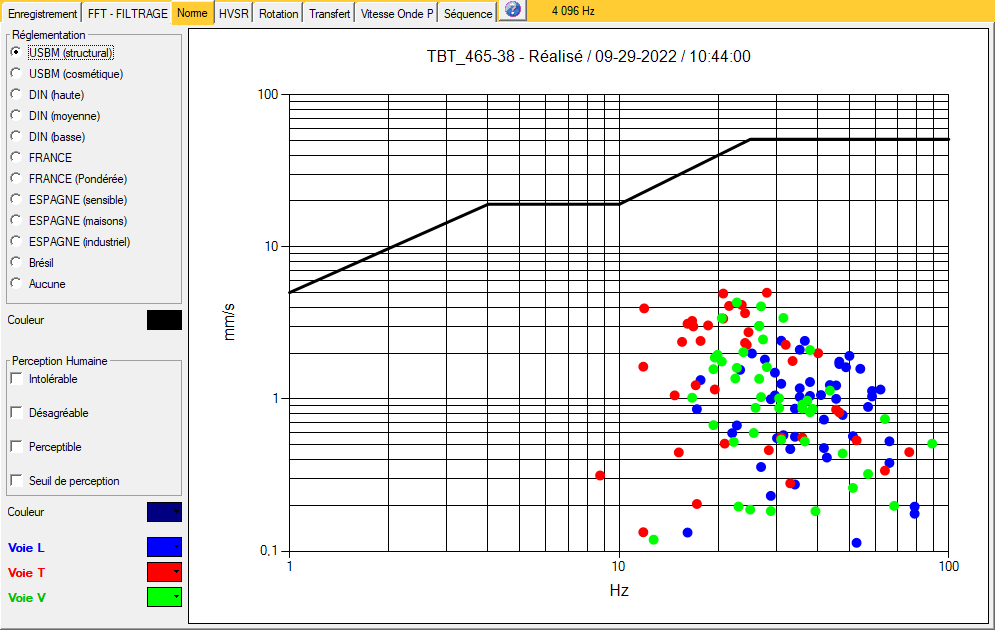

¶ Norme

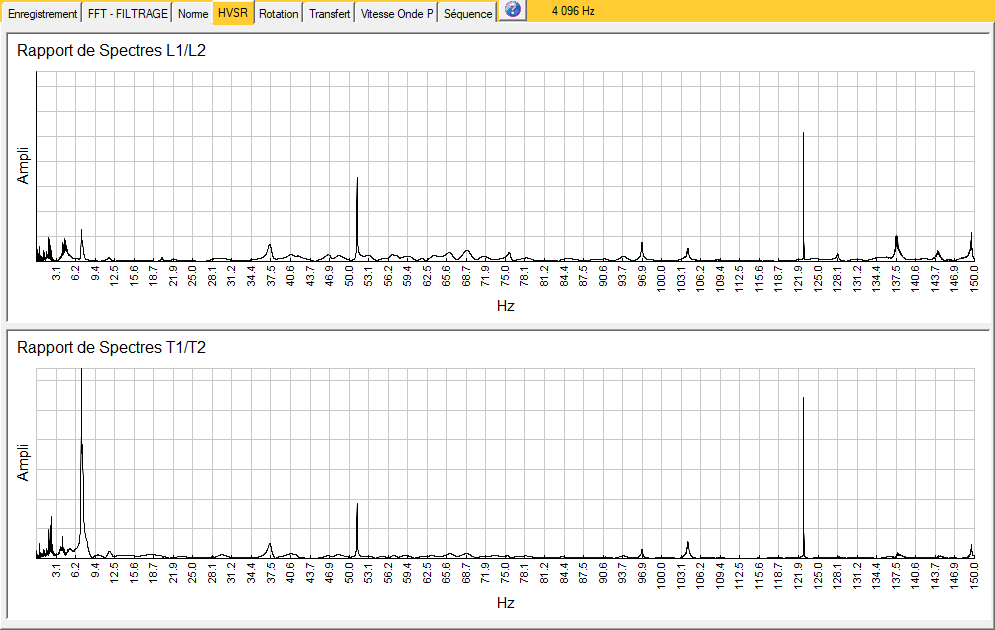

¶ HVSR

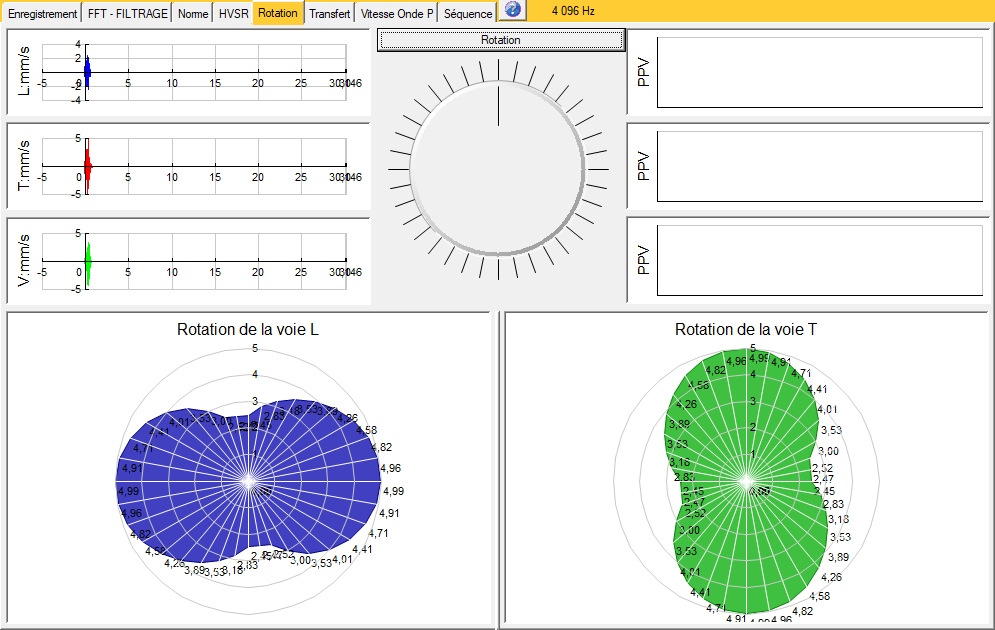

¶ Rotation
¶ Transfert

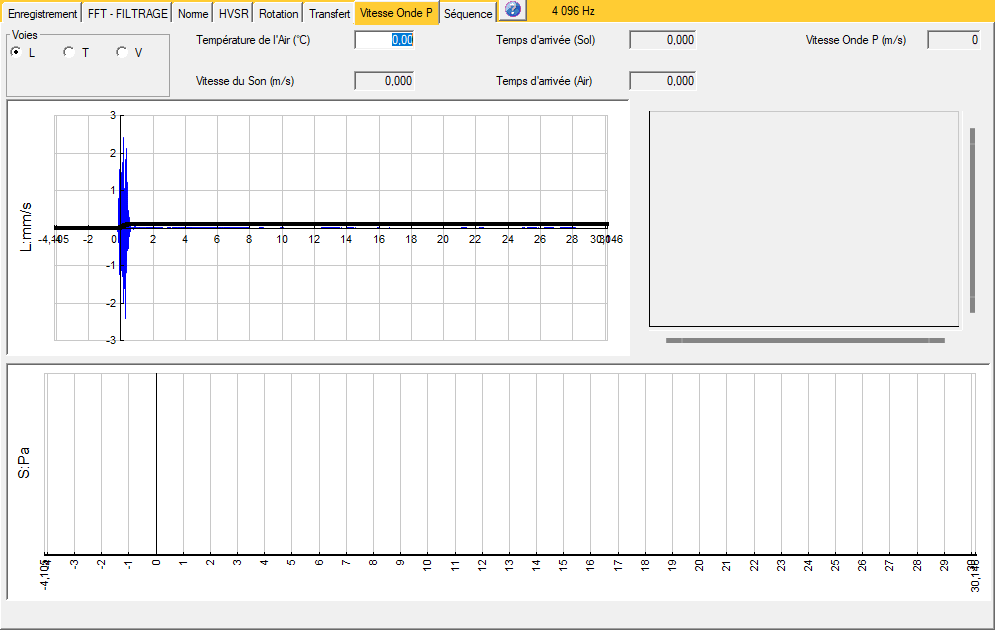

¶ Vitesse onde P
¶ Séquence
Cet onglet permet de superposer la séquence théorique avec le signal mesuré afin d'analyser de potentielles anomalies.
Pour cela, le champ Offset et l'ascenseur associé permettent de décaler la séquence théorique sur le fond du tracé du signal enregistré.
Il faut alors changer la valeur de l'Offset jusqu'à faire correspondre un maximum de pics mesurés avec les temps théoriques de la séquence (traits gris verticaux).
La case à cocher RMS sert à calculer la moyenne quadratique sur chacun des axes du signal au cours du temps.
