¶ Aperçu
Cette fenêtre permet de visualiser de d'analyser la foration des trous / du tir sélectionné.
Cette fenêtre se découpe en 2 onglets :
- L'audit de
Profondeur - L'audit de
Position
¶ Audit de profondeur

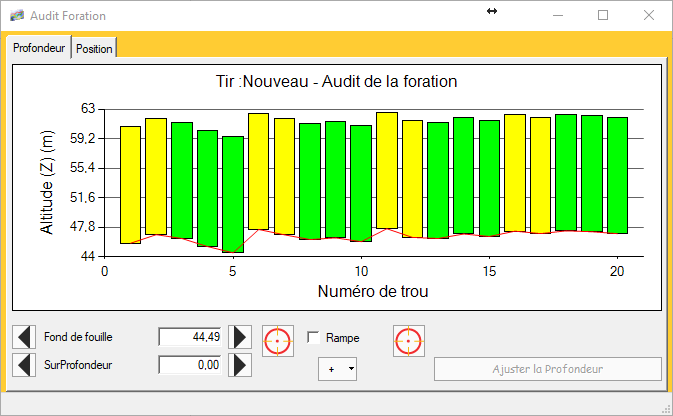

Cet onglet permet de vérifier les côtes en Z et les profondeurs des trous, ainsi que d'ajuster les profondeurs par rapport à une côte à atteindre.
Le graphe affiche les trous sélectionnés ou tous les trous si aucun trou n'est sélectionné.
Pour chacun des trous, il affiche une barre de la couleur du trou entre le Z de surface et le Z de fond de trou.
Une ligne rouge relie les fonds de trous réels.
Une ligne noire représente les fonds de fouille objectifs (en enlevant la surprofondeur)
A l'ouverture de la fenêtre, le graphe représente la situation courante du plan de tir.
Le champ Fond de fouille permet de définir la côte à atteindre pour les trous sélectionnés.
Le champ Surprofondeur permet d'agrandir le trou en dessous de la côte à atteindre par mesure de sécurité.
Les flèches de chaque côté de ces champs permettent de les incrémenter/décrémenter par pas de 0.5m.
Lors de la modification de ces champs, le graphe est mis a jour pour donner un aperçu de la situation.
Pour appliquer les valeurs définies aux trous, cliquer sur Ajuster la profondeur.
Il est possible de définir un fond de fouille non horizontal à l'aide de l'option Rampe
Lorsque cette case est cochée un 2ème champ Fond de fouille et 2 boutons apparaissent.
Afin de définir la rampe, il faut définir deux points de passage. Pour cela :
- Cliquer sur un bouton
- Cliquer sur le trou qui servira de point de passage
- Définir le
Fond de fouilledu point dans le champ associé au bouton - Faire de même pour le 2ème point de passage
Une flèche apparaît sur le plan pour indiquer la direction de la rampe.
Le bouton + offre diverses options supplémentaires :
- L'option
Autoriser l'allongementpermet de définir si les trous peuvent ou non être allongé (dans le cas de trous déjà forés par exemple) - L'option
Afficher les profondeurs actuellespermet de ré-afficher le graphe avec la situation courante du plan de tir. - L'option
Surprofondeurs nullespermet d'affecter une surprofondeur égale à 0 au trou dont la surprofondeur et le fond de fouille ne sont pas définis.
Les fonds de fouille sont donc affectés aux Z des fond de trous actuels.
Les fonction d'ajustement de profondeur ne sont disponibles que si la fenêtre est ouverte depuis la fenêtre de conception.
Si la fenêtre est ouverte depuis la gestion des tirs, seule la fonction de consultation est disponible.
¶ Audit de position

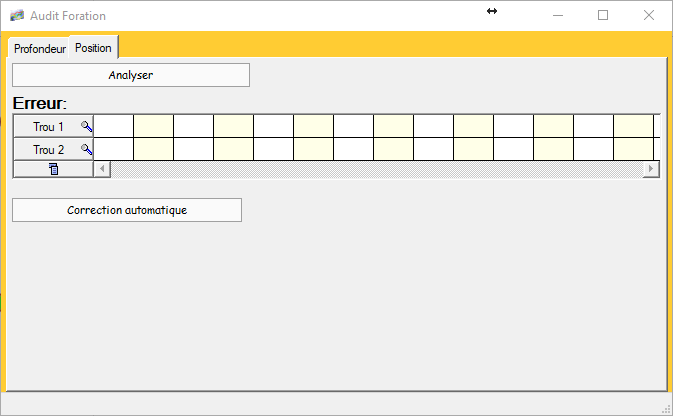

Cet onglet permet de détecter des trous qui s'intersectent.
Le bouton Analyser permet de déclencher la recherche.
Après avoir cliqué sur ce bouton, la table est remplie avec les indices des paires de trous qui s'intersectent.
Le bouton Correction automatique supprime pour chacune des paires de trous l'un des trous. Cette fonction est utile seulement en cas de doublon de trou.
