¶ Aperçu

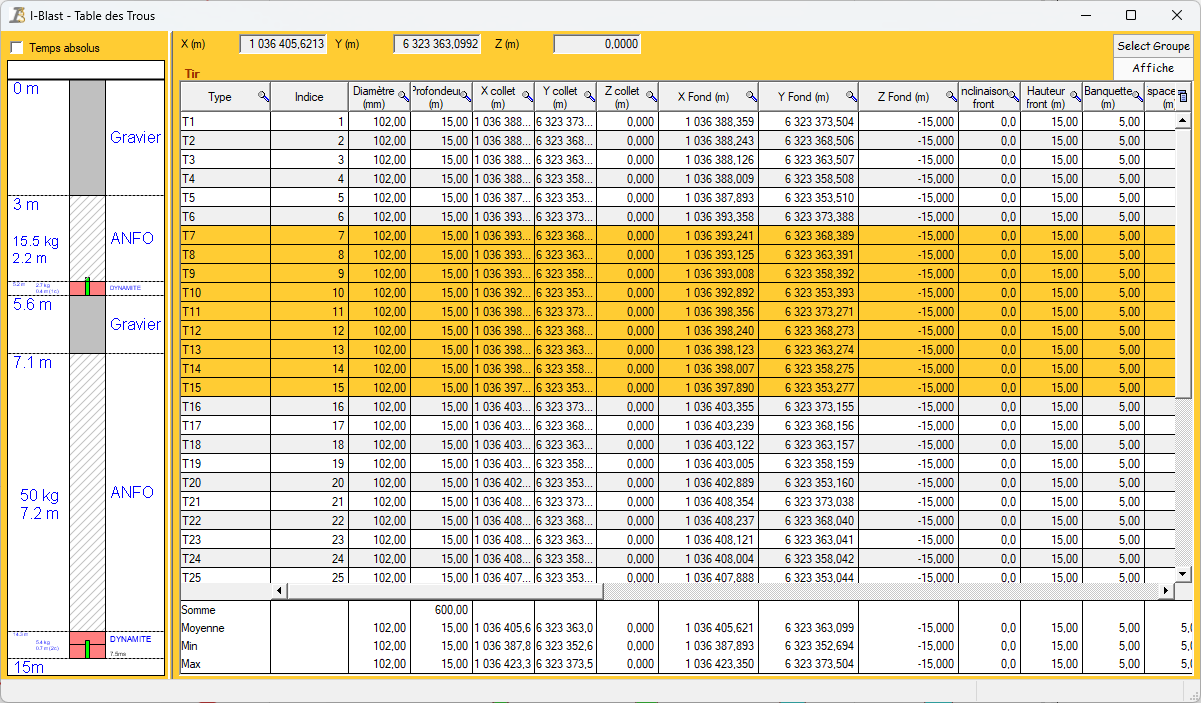

Cette fenêtre présente trois parties distinctes :
- La table des trous en haut à droite
- La présentation du chargement du trou sélectionné à gauche
- Les calculs effectués sur l'ensemble des trous du tir
¶ Table de sélection
Les trois premiers champs permettent de situer le tir sélectionné en rappelant les coordonnées moyennes des trous du tir.
Fonctionnalités uniquement disponibles depuis la fenêtre Conception
Le boutonSelect Groupepermet de sélectionner les trous dans l'affichage de la fenêtre Conception
Le boutonAffichepermet d'effectuer l'opération inverse et donc de sélectionner les lignes de la table correspondantes aux trous sélectionnés dans la fenêtre Conception

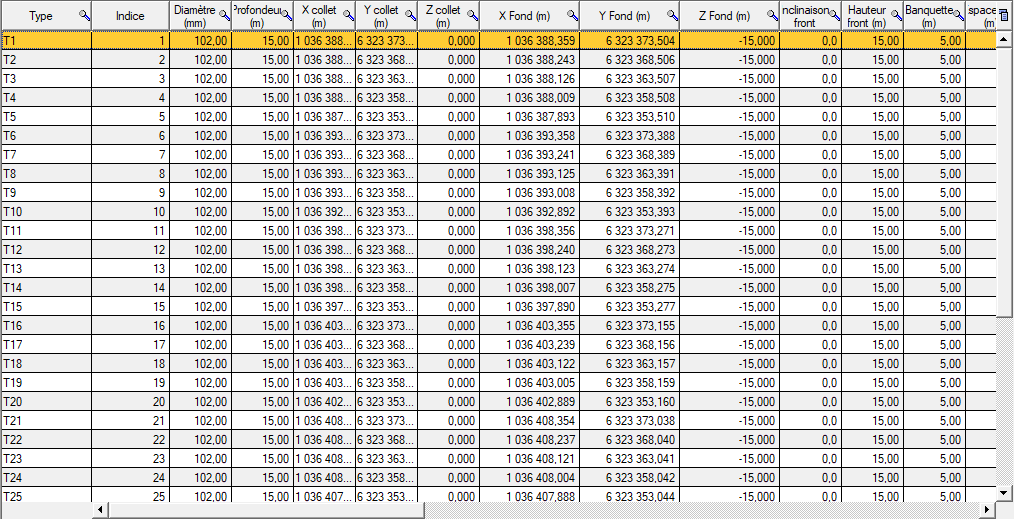

La table située dessous se présente sous la forme d'une liste des trous du tir contenant les informations de chacun des trous :
- Nom du trou (type)
- Indice du trou dans le plan de tir
- Diamètre
- Profondeur
- Position X de la tête du trou
- Position Y de la tête du trou
- Position Z de la tête du trou
- Position X du fond de trou
- Position Y du fond de trou
- Position Z du fond de trou
- Inclinaison du front
- Hauteur
- Banquette
- Espacement
- Inclinaison du trou
- Temps du trou
- Indicateur de chargement
- Décalage
- Indice du trou précédent dans le câblage
- Groupe de câblage
- Azimut du trou
- Groupe du trou
- ID du trou
- Commentaire du trou
- Si le trou fait partie de la face libre
- Charge présente dans le trou
- Charge unitaire du trou
- RC moyen
- Surprofondeur
- Mort terrain
- Hauteur de bourrage final
Les fonctionnalités communes au tables s'applique sur cette table.
¶ Chargement

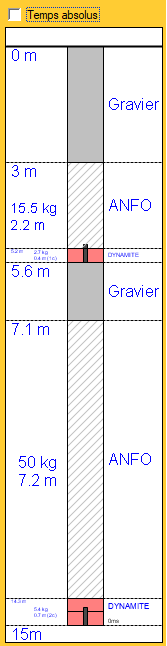

Lors de la sélection d'un trou dans la table, le diagramme représentant le chargement est mis à jour en fonction de la sélection.
La case à cocher Temps absolus permet de mettre à jour les temps visibles sur le schéma afin de visualiser les temps du trous ou les temps dans la séquence de tir.
¶ Calculs
Des calculs sont effectués pour certaines colonnes clés de la table de trous :
- Moyenne / Min / Max des diamètres des trous
- Somme / Moyenne / Min / Max de la profondeur des trous
- Moyenne / Min / Max des coordonnées X, Y et Z de la tête des trous
- Moyenne / Min / Max des coordonnées X, Y et Z du fond des trous
- Moyenne / Min / Max de l'inclinaison du front des trous
- Moyenne / Min / Max de la hauteur de front des trous
- Moyenne / Min / Max de la banquette des trous
- Moyenne / Min / Max de l'espacement des trous
- Moyenne / Min / Max de l'inclinaison des trous
- Min / Max de l'inclinaison du temps des trous
- Somme / Moyenne / Min / Max du chargement des trous
- Moyenne / Min / Max de la charge unitaire des trous
- Moyenne / Min / Max du RC moyen des trous
- Moyenne / Min / Max de la surprofondeur des trous
- Moyenne / Min / Max du mort terrain des trous
- Moyenne / Min / Max du bourrage final des trous
Lorsqu'un filtre est appliqué, les calculs sont automatiquement mis à jour.
