¶ Général
Cette fenêtre permet d'effectuer un bilan GES du tir afin de mesurer son impact sur l'environnement et de le comparer à d'autres tirs ou à d'autres solutions d'extraction.
Cette fenêtre se présente sous la forme d'un assistant qui parcourt les différents éléments du tir afin de renseigner les données nécessaires pour le calcul de leurs bilans GES.

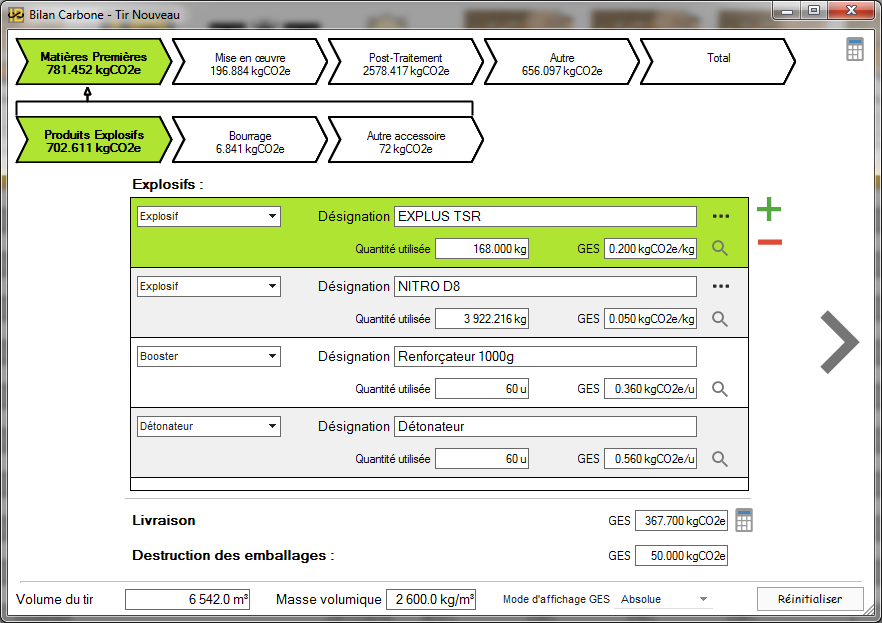

¶ Aperçu
¶ Structure
On peut y trouver :
- En haut de la fenêtre :
- le diagramme récapitulant les différentes étapes du process ainsi que les sous-étapes de l'étape courante
- le bouton
: permet d'ouvrir une fenêtre de calcul du GES d'un déplacement/transport
- De chaque côté :
- le bouton
: permet de passer à l'étape ou la sous-étape précédente - le bouton
: permet de passer à l'étape ou la sous-étape suivante
- le bouton
- En bas un bandeau contenant des informations générales :
Volume du tir: Volume de matériaux du tirMasse volumique: Masse volumique moyenne des matériauxMode d'affichage GES: Permet de choisir si les valeurs GES doivent être affichées :- En valeur absolue : kgCO2e
- En valeur volumique : kgCO2e/m3 (Dans ce cas le volume du tir doit être renseigné)
- En valeur massique : kgCO2e/t (Dans ce cas le volume du tir et la masse volumique doivent être renseignés)
- Le bouton
Réinitialiser: permet de réinitialiser le module.
Toutes les valeurs renseignées seront effacées et le module sera prérempli par l'analyse du tir
Pour passer d'une étape à l'autre, il est possible d'utiliser les boutons et ou bien de cliquer directement sur l'étape à ouvrir dans le diagramme des étapes.
La plupart des étapes contiennent des listes permettant d'ajouter plusieurs éléments à prendre en compte dans le calcul.
Utiliser le bouton
pour ajouter un élément et le bouton
pour supprimer l'élément sélectionné.
Ces boutons se situent en haut à droite de chaque liste.
Le bouton
permet de rechercher des valeurs par défaut pour les éléments sélectionnés.
Ces valeurs proviennent de différentes sources notamment l'Ademe.

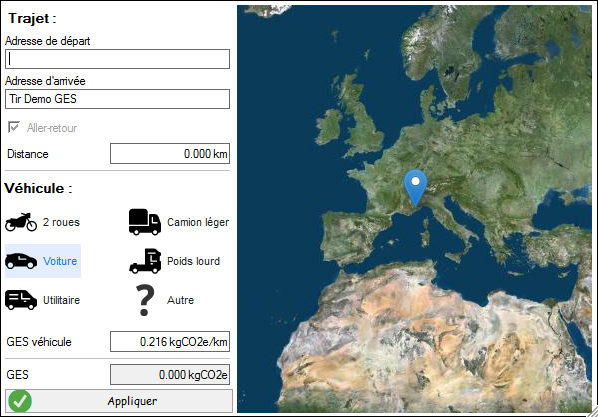

¶ Calculatrice de déplacement
Cet outil permet de calculer le bilan GES d'un trajet.
Il s'ouvre lors du clic sur le bouton qui se trouve :
- à côté d'un champ concerné
- en haut à droite de la fenêtre
Trajet :
Il est possible de calculer automatiquement la distance du trajet en entrant :
- L'adresse de départ
- L'adresse d'arrivé
- Cocher la case
Aller-retoursi le retour doit être pris en compte
Les champs de saisie d'une adresse bénéficient d'une auto-complétion .
En entrant une adresse de départ et d'arrivée valide, le trajet s'affiche sur la carte et le champ Distance est automatiquement rempli.
Pour bénéficier de cette fonctionnalité, il est nécessaire de sélectionner un Fournisseur d'API compatible avec le calcul d'itinéraire.
Les fournisseur compatible sont : MapBox, IGN
Il est aussi possible d'entrer la valeur de la distance directement dans le champ Distance
Véhicule :
Pour calculer le GES du trajet, il est nécessaire de connaître la valeur de kgCO2e/km du véhicule.
Pour cela, une liste de valeurs moyennes pour différents types de véhicules est proposée.
Sélectionner un type de véhicule dans cette liste remplira automatiquement le champ GES véhicule.
Il est possible de définir une valeur personnalisée de GES en kgCO2e/km en la saisissant directement dans ce champ.
Le bouton Appliquer permet d'enregistrer la valeur du GES calculé pour le trajet.
Si l'outil est ouvert depuis le bouton général, en haut à droite de la fenêtre, la valeur sera copiée dans le presse papier.
Si l'outil est ouvert depuis un champ, celui-ci sera automatiquement rempli avec cette valeur.
De plus, dans ce cas, le détail du calcul sera restauré si l'outil est ré-ouvert sur ce même champ.
¶ Étapes du process
¶ Matières Premières

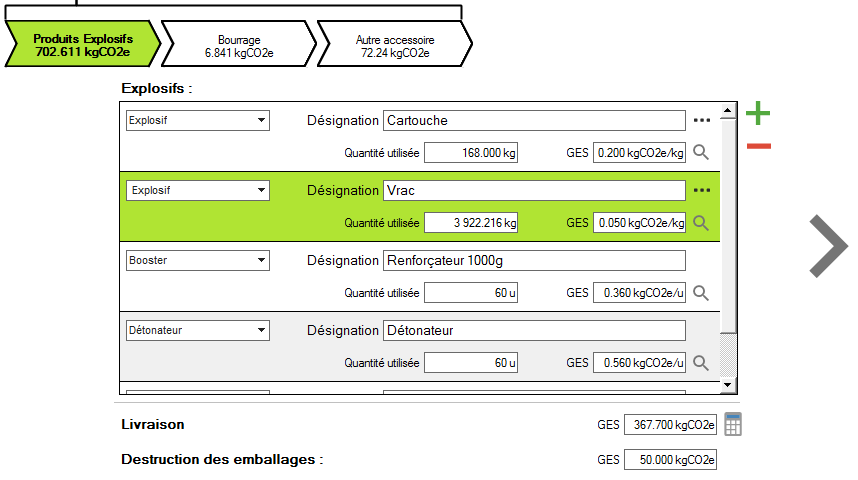

¶ Produits Explosifs
Cette étape permet de calculer le bilan GES des différents produits explosifs du tir.
Pour chacun d'entre eux on trouve :
- Le type de produit : au choix
Explosif,Détonateur,Renforçateur,Cordeau - La
Désignationdu produit - La
quantité utiliséeen kg|u|m selon le type de produit - Le
GESpar unité du produit en kgCO2e/kg | kgCO2e/u | kgCO2e/m selon le type de produit
Le champ Livraison indique le bilan GES en kgCO2e du transport de l'explosif du dépôt jusqu'au site.
Il est possible d'utiliser la Calculatrice de déplacement pour ce champ
Le champ Destruction des emballages permet d'entrer le bilan GES en kgCO2e associé à la méthode de destruction des emballages des produits explosifs.

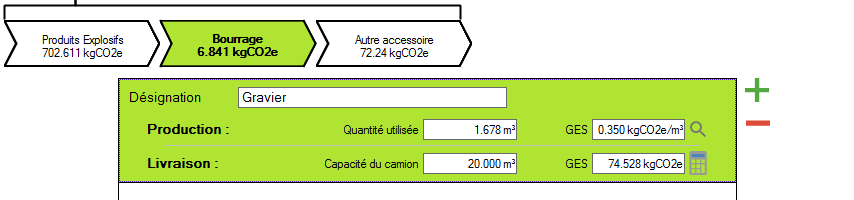

¶ Bourrage
Cette étape permet de calculer le bilan GES des différents produits utilisés pour le bourrage des trous du tir.
Pour chacun d'entre eux on trouve :
- La
Désignationdu produit - La
quantité utiliséeen m3 - Le
GESde Production en kgCO2e/m3 - La
Capacité du véhiculeamenant le produit sur le site - Le bilan
GESen kgCO2e du trajet pour livrer le produit sur le site
Il est possible d'utiliser la Calculatrice de déplacement pour ce champ.

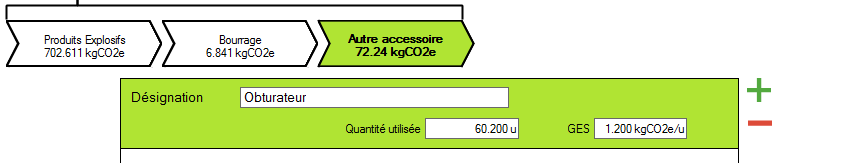

¶ Autres accessoires
Cette étape permet de calculer le bilan GES des différents accessoires supplémentaires utilisés pour le tir.
Pour chacun d'entre eux on trouve :
- La
Désignationdu produit - La
quantité utiliséeen u - le
GESde Production en kgCO2e/u
¶ Mise en œuvre

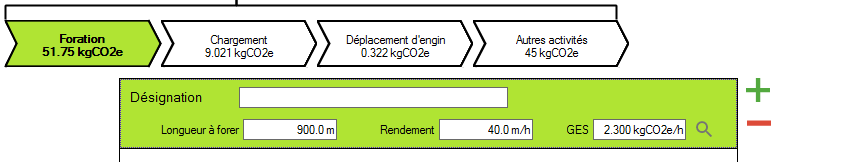

¶ Foration
Cette étape permet de calculer le bilan GES des différentes machines de foration utilisées pour le tir.
Pour chacune d'entre elles on trouve :
- La
Désignationde la machine - La
Longueur à foreren m par la machine - Le
Rendementen m/h - le
GESd'utilisation de la machine en kgCO2e/h

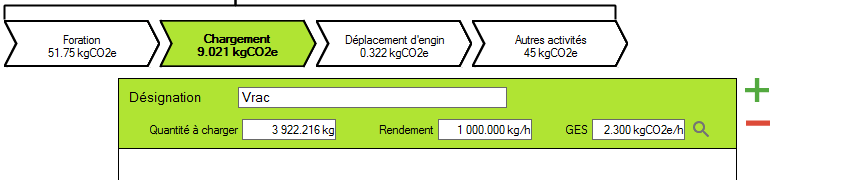

¶ Chargement
Cette étape permet de calculer le bilan GES des différentes machines de chargement d'explosif vrac utilisées pour le tir.
Pour chacune d'entre elles on trouve :
- La
Désignationde la machine - La
Quantité à chargeren kg par la machine - Le
Rendementen kg/h - le
GESd'utilisation de la machine en kgCO2e/h

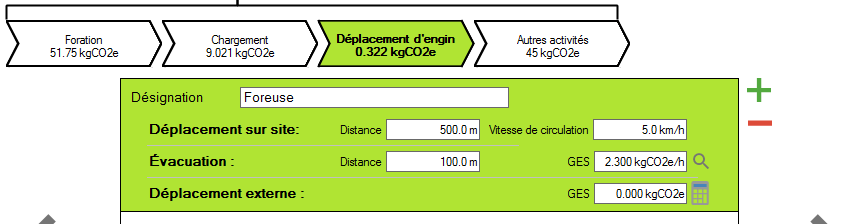

¶ Déplacement d'engin
Cette étape permet de calculer le bilan GES du déplacement des différents engins/machines engendrés par le tir.
Pour chacun d'entre eux on trouve :
- La
Désignationde l'engin - La distance de déplacement sur le site en m de l'engin
- La distance en m d’évacuation de l'engin pour le tir (Cette distance sera comptée 2 fois, pour l’évacuation et sa remise en place)
- La
Vitesse de circulationde l'engin sur le site en km/h - le GES en déplacement de l'engin en kgCO2e/h
- Le
Rendementen kg/h - Le bilan
GESen kgCO2e d'un éventuel trajet externe au site de l'engin (par lui même ou en porte-char)
Il est possible d'utiliser la Calculatrice de déplacement pour ce champ.

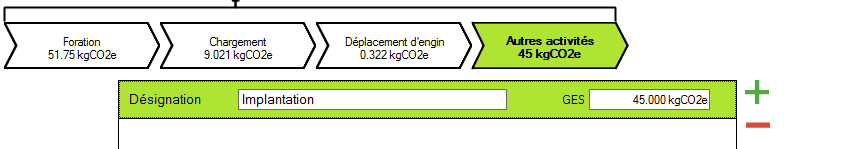

¶ Autres activités
Cette étape permet de calculer le bilan GES des différentes activités supplémentaires nécessaires au tir.
Pour chacune d'entre elles on trouve :
- La
Désignationde l'activité - Le bilan
GESde l'activité en kgCO2e
¶ Post-Traitement

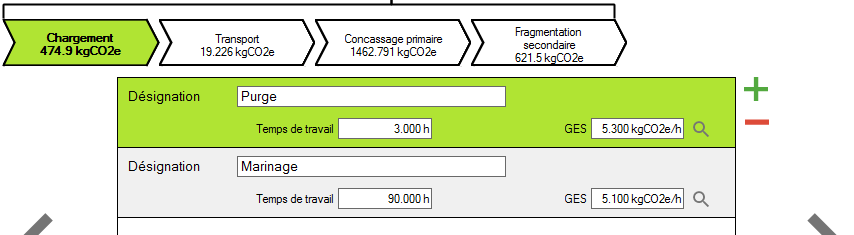

¶ Chargement
Cette étape permet de calculer le bilan GES des différentes activités et engins associés nécessaires au marinage du tir.
Pour chacun d'entre eux on trouve :
- La
Désignationde l’activité - La
Temps de travailnécessaire en h - Le
GESde l'engin en kgCO2e/h

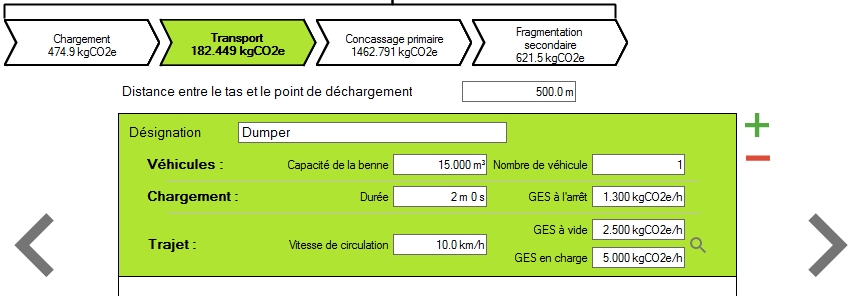

¶ Transport
Cette étape permet de calculer le bilan GES de l'activité de transport des matériaux du tir entre le tas et le point de déchargement.
Le champ Distance entre le tas et le point de déchargement en m s'applique à tous les engins
Pour chacun des engins utilisés on trouve :
- La
Désignationde l’engin - La
Capacité de la benneen m3 - Le
Nombre de véhiculedu même type utilisé - La
Duréemoyenne de chargement de l'engin - La
Vitesse de circulationde l'engin sur le site en km/h - Le
GES à l'arrêten kgCO2e/h de l'engin lors de la phase de chargement - Le
GES à videen kgCO2e/h de l'engin lors du trajet point de déchargement -> tas - Le
GES en chargeen kgCO2e/h de l'engin lors du trajet tas -> point de déchargement
Le calcul de cette étape assume que chaque engin déclaré effectue le même nombre de trajets.

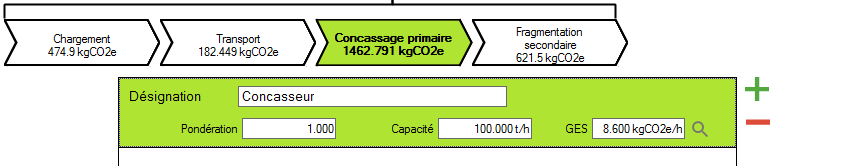

¶ Concassage primaire
Cette étape permet de calculer le bilan GES du concassage primaire des matériaux du tir.
Pour chaque concasseur on trouve :
- La
Désignationdu concasseur - La
Pondérationd'utilisation du concasseur
Cette valeur permet de définir le % d'utilisation du concasseur pour le marinage du tir
Par exemple :
Si un concasseur A à une pondération de 1 et un concasseur B a une pondération de 2, cela indique que :
Pour chaque tonne de matériaux passant dans A, 2 tonnes passeront dans B
ou encore
1/3 des matériaux du tas passera par A et 2/3 par B - La
Capacitéen t/h - le
GESdu concasseur en fonctionnement en kgCO2e/h
Le GES est calculé uniquement sur le temps de traitement des matériaux du tas en assumant que le débit est constant et égal à la capacité.

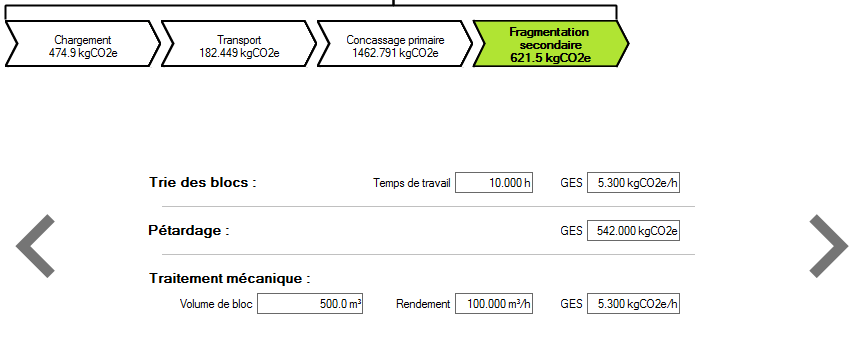

¶ Fragmentation secondaire
Cette étape permet de calculer le bilan GES d'une éventuelle étape de fragmentation secondaire des blocs issus du tir
Tri des blocs :
Temps de travailen h nécessaire pour le tri des blocsGESde l'engin en kgCO2e/h
Pétardage : GES de du tir secondaire en kgCO2e
Traitement mécanique :
Volume de blocen m3 traité par des moyens mécaniquesRendementde l'engin utilisé en m3/hGESen fonctionnement de l'engin utilisé en kgCO2e/h

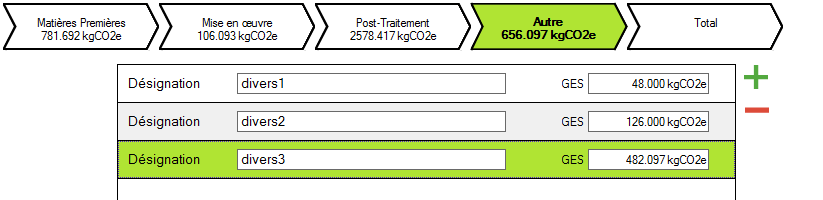

¶ Autres
Cette étape permet d'ajouter d'autres postes supplémentaires d'émission de GES
Pour chacun d'entre eux on trouve :
- La
Désignationdu poste - le
GESdu poste en kgCO2e

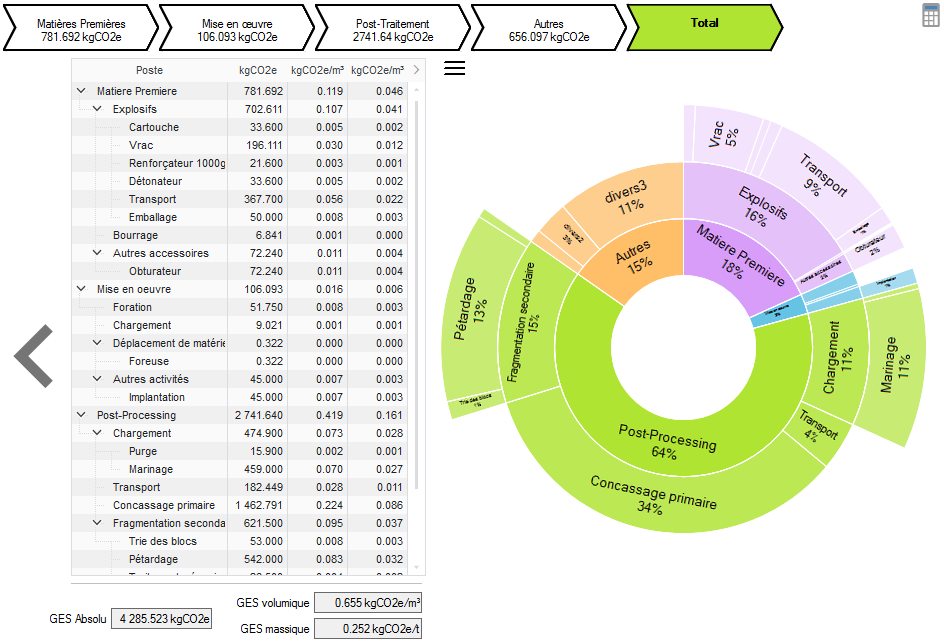

¶ Total
Cette étape correspond au récapitulatif du calcul.
On y trouve :
- Une table récapitulant les GES absolus et volumiques des différentes étapes
- Les GES absolus et volumiques du tir
- Un graphe de répartition des différents postes d’émission GES
Le bouton
situé en haut à gauche de cette fenêtre permet de créer un fichier contenant le récapitulatif affiché à l'écran.
Il sera ensuite possible de l'imprimer ou d'enregistrer ce rapport en format PDF.
