I-Blast > Gestion des tirs > Conception > Simulations > Autre > Engins mécaniques
Cette fenêtre permet de gérer les objets de type engins mécaniques dans le but de :
- d'améliorer la représentation 3d
- de réaliser des simulations des vibrations générées par ces engins

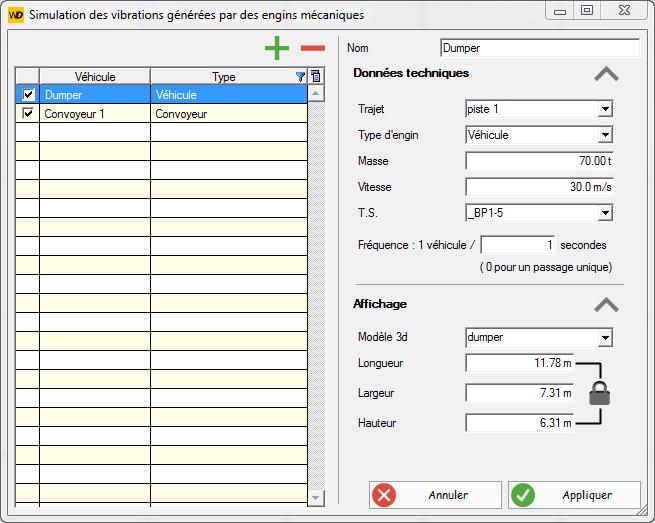

¶ Aperçu
¶ Table des engins
La table des engins contient l'ensemble des engins du tir.
On peut y lire :
- le nom donné à l'engin
- le type d'engin
- si l'engin est activé ou désactivé
La case à cocher est modifiable dans la table et permet d'activer/désactiver un engin.
Un engin désactivé ne sera pas pris en compte dans les simulations et ne sera par défaut pas visible en 3D
Les boutons + et - au dessus de la table permette d'ajouter et de supprimer des engins
¶ Paramètres
Les paramètres de l'engin sélectionné sont affichés dans la partie droite de la fenêtre.
Ceux-ci sont découpé en plusieurs catégories.
Chacune des catégories est repliable / dépliable à l'aide du chevron situé à droite de celle-ci.
¶ Données technique
Trajet :
Cette combo permet de sélectionner la ligne qui correspond au trajet ou au tracé de l'engin.
Cette ligne peut être créer ou modifier dans la fenêtre de gestion des lignes.
Type d'engin :
Cette combo permet de choisir le type d'engin parmi les 2 types disponibles
-
Véhicule
Un véhicule représente un engin ponctuel se déplaçant sur le trajet sélectionné -
Convoyeur
Un convoyeur est un engin linéaire qui suit la trajet sélectionné
Masse :
Dans le cas d'un véhicule, il s'agit de la masse en charge moyenne des véhicules.
Dans le cas d'un convoyeur, il s'agit de la masse transporté par unité de longueur
(ex: 0.1t indique qu'il y a 100kg de matériaux sur 1 mètre de bande)
Vitesse :
Vitesse moyenne de déplacement du véhicule ou vitesse de la bande pour un convoyeur
TS :
Trace sismique de l'engin.
Correspond à la trace sismique généré par l'engin sur une distance élémentaire.
Cette trace sera le plus souvent obtenu par déconvolution.
Fréquence :
Fréquence de passage du véhicule.
Une valeur de 30 indique qu'un véhicule passe en un même point du trajet toute les 30 secondes.
Ce paramètre n'est pas disponible pour les convoyeurs.
¶ Affichage
Modèle 3d :
Modèle 3d utiliser pour la représentation de l'engin
Les modèles 3d peuvent être importé dans la fenêtre de gestion des modèles 3d.
Dans le cas ou aucun modèle 3d n'est sélectionné, un parallélépipède rectangle sera utiliser pour représenter l'engin.
Longueur, Largeur et Hauteur :
Dimension du modèle 3d de l'engin pour représentation.
Verrouillage des proportions :
indique que les proportions du modèle 3d sont verrouillées
Le modèle 3d utilisé gardera donc les mêmes proportions que le modèle 3d de référence.
Dans le cas ou aucun modèle 3D n'est sélectionné, les proportions définies au moment du verrouillage seront conservées.
La modification d'une des dimensions modifiera les autres en conséquence.
indique que les proportion sont libres.
Le modèle 3d sera donc déformé pour avoir les dimensions indiquées.
Couleur :
Cette option n'est disponible que dans le cas ou aucun modèle 3d n'est sélectionné.
Elle permet de choisir la couleur du parallélépipède utilisé pour la représentation
