¶ Aperçu

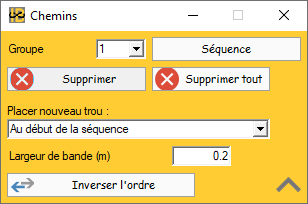

Cette fenêtre permet de créer des "chemins".

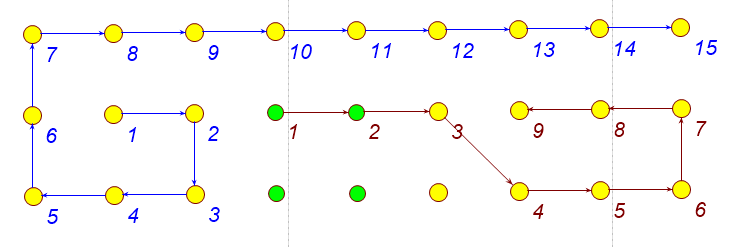

Les chemins sont définis, pour chaque trou, par un numéro de groupe (le "chemin") d'une couleur différente et par un indice dans la séquence (de 1 au nombre de trous dans le chemin).
Ces chemins peuvent représenter un ordre de foration ou de programmation par exemple.
Les fonctions d'exportation de la séquence pour les détonateurs électroniques se basent sur ces chemins pour définir l'ordre de programmation.
Les champs Placer nouveau trou, Largeur de bande et Inverser l'ordre sont cachés par défaut.
Pour les afficher, cliquer sur le bouton
.
Cliquer sur le bouton
pour les cacher à nouveau.
¶ Création des chemins
Le bouton Séquence permet d'entrer en mode de câblage des chemins.
Une fois dans ce mode, cliquer sur un premier trou pour initier le câblage.
En fonction de l'état du premier trou :
- Si le premier trou n'appartient à aucun chemin, ce trou sera ajouté dans le chemin défini par le champ
Groupe.
Il sera placé au début ou à la fin de la séquence selon l'option définie parPlacer nouveau trou. - Si le premier trou appartient déjà à un chemin, le sélecteur
Groupesera automatiquement placé sur le groupe du trou afin de continuer le câblage de ce groupe.
Le trou gardera son ordre actuel dans la séquence.
Après avoir cliqué sur le premier trou, il est possible de câbler les autres trous de façon similaire à la conception de la séquence.
La seule différence est que ce câblage est linéaire et n'accepte pas de branche (un trou ne peut pas être câblé à plusieurs trous suivants).
Lors du câblage, les trous suivants seront ajoutés à la suite du premier trou dans l'ordre de la séquence du chemin.
Si certains trous câblés appartiennent à un autre chemin, ils seront enlevés de celui-ci pour être ajoutés au chemin en cours de câblage.
Les indices des trous dans les chemins sont automatiquement mis à jour au fur et à mesure du câblage.
Lors du câblage d'un trou à un autre, tous les trous situés entre ceux-ci seront inclus dans le câblage.
La Largeur de bande permet de définir la bande autour du segment entre les deux trous, dans laquelle les trous intermédiaires seront pris en compte.
Lors du câblage, les touches A et Z permettent respectivement de réduire ou d'augmenter de 0.1m cette valeur.
Il est possible de câbler directement un trou à un autre sans prendre en compte les trous intermédiaires en maintenant MAJ ou D lors du clic sur le second trou.
Un double-clic sur le plan, la touche Echap ou la fermeture de la fenêtre des chemins mettra fin au mode câblage des chemins.
Le bouton Supprimer permet d'enlever les trous sélectionnés des chemins.
Le bouton Supprimer tout permet de supprimer l'ensemble des chemins du plan de tir.
Le bouton Inverser l'ordre permet d'inverser la séquence du chemin sélectionné via le champ Groupe.
Le sens du chemin (1 -> n) est inversé (n <- 1).
