I-Blast > Gestion des tirs > Bases > Modèles > Explosifs
I-Blast > Gestion des tirs > Tirs > Conception > Bases > Modèles > Explosifs
Cette fenêtre permet de renseigner les différents modèles d'explosifs pouvant être utilisés dans I-Blast.
Ces modèles d'explosifs permettent de créer des modèles de chargements afin de charger les trous.
¶ Aperçu
¶ Encartouchés du site

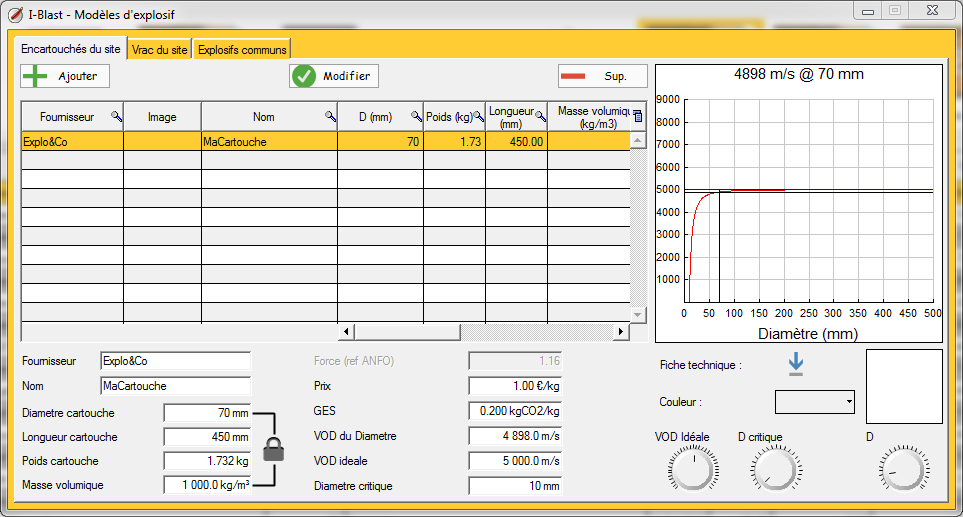

Le premier onglet de la fenêtre permet de créer et modifier les modèles d'explosif de type cartouche.
La table contient les différents modèles de cartouche du site.
Le bouton Ajouter permet d'ajouter une nouvelle cartouche.
Le bouton Supprimer permet de supprimer le modèle de cartouche sélectionné.
Après avoir sélectionné un explosif dans la table, les informations suivantes peuvent être renseignées dans la partie basse de la fenêtre :
- Le
Fournisseurqui permet de filtrer les différents explosifs en fonction de leur fabriquant. - Le
Nomde la cartouche - le
Diamètrede la cartouche - la
Longueurde la cartouche - le
Poidsd'une cartouche - la
Masse volumiquede l'explosif
Le Poids de la cartouche est théoriquement lié à ses dimensions et à la masse volumique de l'explosif.
Il est possible de lier ces informationset dans ce cas la modification des dimensions ou de la masse volumique recalculera automatiquement le Poids de la cartouche
Il est aussi possible de délier ces informationsafin de les renseigner indépendamment
- le
Prixau kg de l'explosif - le
GES(Équivalent carbone) de l'explosif - La
VOD du Diamètre(VOD réelle de la cartouche) - La
VOD idéalede l'explosif - Le
Diamètre critiquede l'explosif
Lors de la saisie de la VOD idéale et du diamètre critique de l'explosif, un graphe d’évolution de la VOD en fonction du diamètre s'affiche dans le champ à droite de la table des explosifs.
Ce graphe permet de déterminer la VOD théorique au diamètre de la cartouche si cette information n'est pas connue.
Il est possible d'utiliser les boutons rotatifs en bas à droite de la fenêtre afin de faire varier rapidement les paramètres du grapheVOD idéale,Diamètre critiqueetD(Diamètre de la cartouche)
- Une
Fiche techniquede l'explosif peut être attaché à l'aide du bouton
.
Le bouton
permet de consulter cette fiche - La
Couleurde représentation de l'explosif peut être modifiée à l'aide du sélecteur de couleur.
On peut aussi trouver la Force de l'explosif relative à l'ANFO à titre d'information.
Une fois les valeurs des caractéristiques de l'explosif modifiées, cliquer sur le bouton Modifier permet d'appliquer ces modifications.
¶ Vrac du site

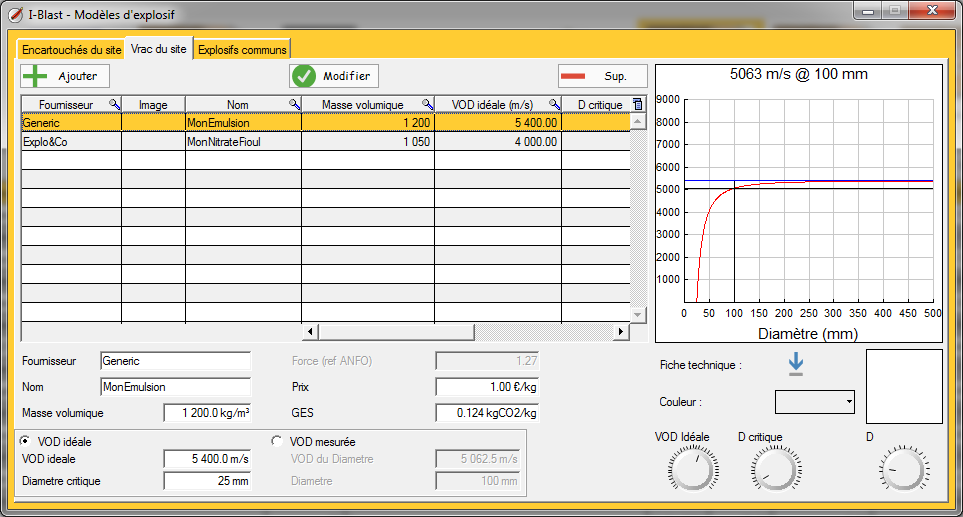

Le deuxième onglet de la fenêtre permet de créer et modifier les modèles d'explosif de type vrac.
Les boutons et les informations à saisir pour les explosifs vrac sont presque les mêmes que pour les encartouchés.
A la différence des cartouches, il existe deux modes de saisie de la VOD pour les vracs :
- La saisie directe de la
VOD idéaleet duDiamètre critique - La saisie du
Diamètre critique, d'unDiamètrede trou et de laVOD du Diamètreréelle.
Ces informations permettent de recalculer la VOD idéale.
¶ Explosifs communs

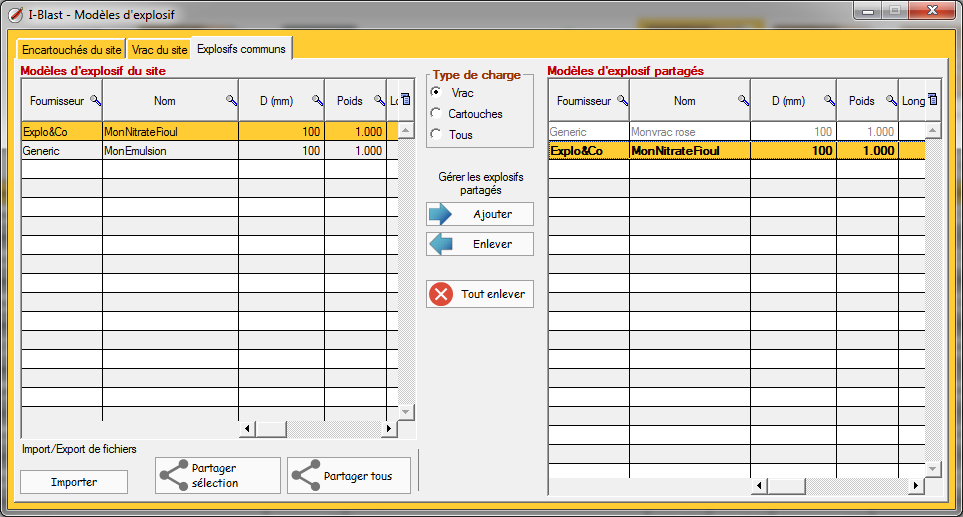

Cet onglet permet de partager les modèles d'explosifs entre les différents sites ou différentes bases I-Blast.
La table de gauche représente les explosifs du site en cours.
La table de droite représente les explosifs partagés entre les différents sites.
Dans cette table les explosifs provenant du site courant sont représentés en gras tandis que les explosifs provenant d'un autre site sont grisés.
Il est possible de filtrer les type d'explosif par Vrac ou Cartouches à l'aide du sélecteur Type de charge
Le bouton Ajouter permet de partager les explosifs du site sélectionnés dans la table de gauche avec les autres sites de la base.
Le bouton Enlever permet de supprimer le partage des explosifs du site sélectionné dans la table de droite.
Le bouton Tout enlever permet de supprimer le partage de tous les explosifs du site.
Les modèles d'explosif du site peuvent également être importés / exportés via les boutons Importer, Partager sélection ou Partager tous afin de les partager entre différentes bases I-Blast.
