¶ Aperçu
La vue caméra est une fonctionnalité permettant d'orienter et de positionner la vue 3D en fonction de points de référence sélectionnés sur une image éventuellement extraite d'une vidéo (frame) par le module.
¶ Choix de l'image de référence
¶ À partir d'une photo
Passer directement à l'étape de sélection des points de référence
¶ À partir d'une vidéo

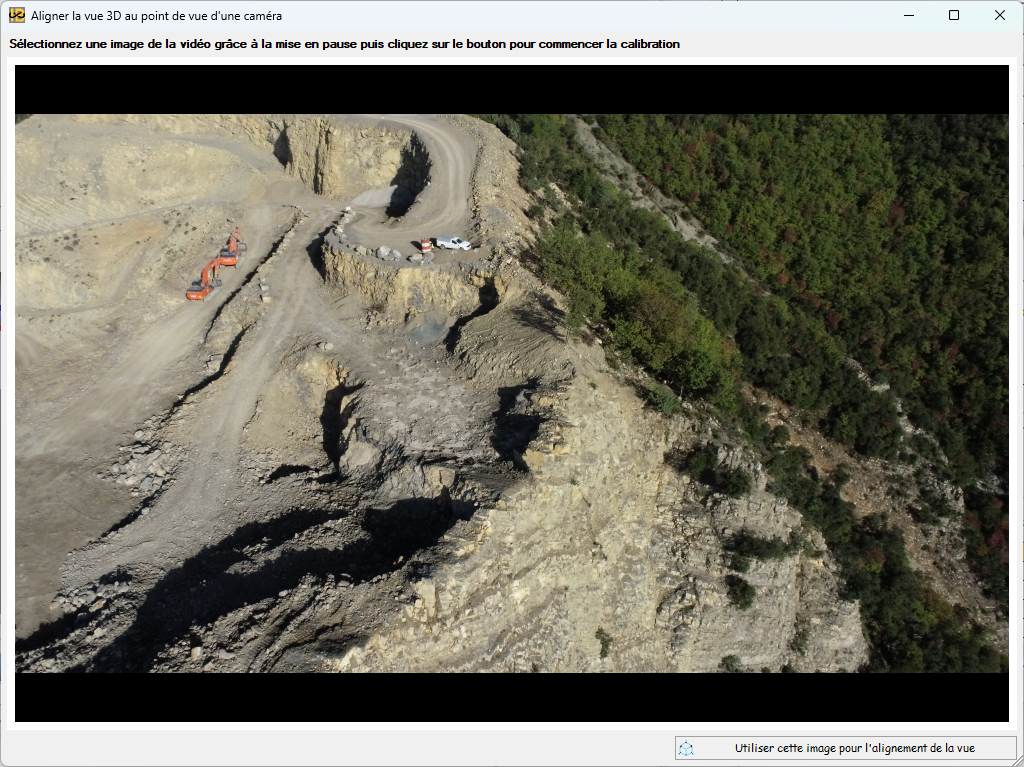

Dans le cas d'un fichier vidéo, celle-ci est affichée dans la fenêtre suivante :
Il est possible de la faire défiler à l'aide des contrôles situés en dessous.
Le bouton Utiliser cette image pour l'alignement de la vue capturera la frame en cours de la vidéo dans le but de l'utiliser pour la suite.

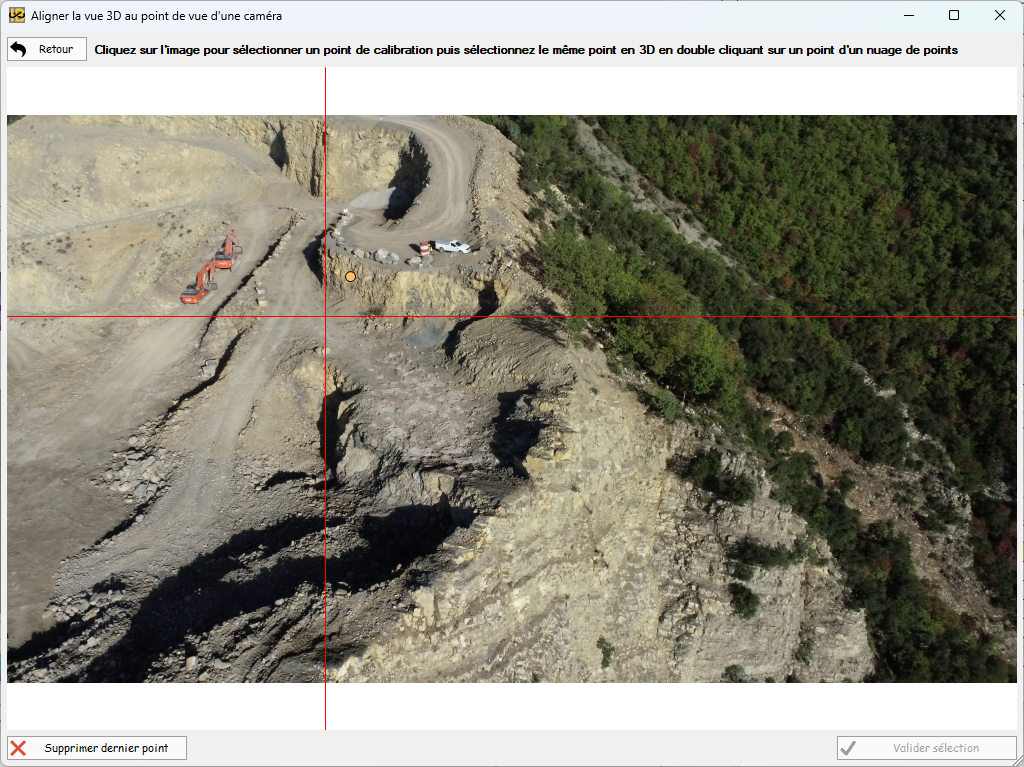

¶ Sélection des points de référence
Cette vue affiche l'image précédemment choisie.
Il est possible de zoomer sur celle-ci grâce à la molette de la souris et de se déplacer grâce au bouton central.
Pour aligner la vue, il faut sélectionner des points de référence sur l'image et les points correspondants en 3D.
Pour cela:
- Cliquer sur l'image pour positionner le point de référence.
- Double-cliquer sur un point du nuage de points dans la vue 3D afin d'identifier la position réelle du point de référence.
- Répéter ces opérations, jusqu'à avoir au moins six points.
(Il est possible d'utiliser plus de points pour plus de précision).
Une couleur différente sera attribuée pour chaque point afin de faire le lien visuellement entre les points de référence sur l'image et dans la vue 3D.
- Le bouton
Valider sélectionsera disponible une fois le nombre minimal de points atteint (6).
Ce bouton permet de calculer la position de la vue 3D correspondant à l'image. Elle sera automatiquement appliquée et enregistrée (voir panneau Vue).
Le bouton Supprimer dernier point permet de supprimer le dernier point positionné, par exemple en cas d'erreur.
Le bouton Retour permet de revenir à la sélection de l'image dans la vidéo (ce bouton n'est visible que dans le cas d'un fichier vidéo).
